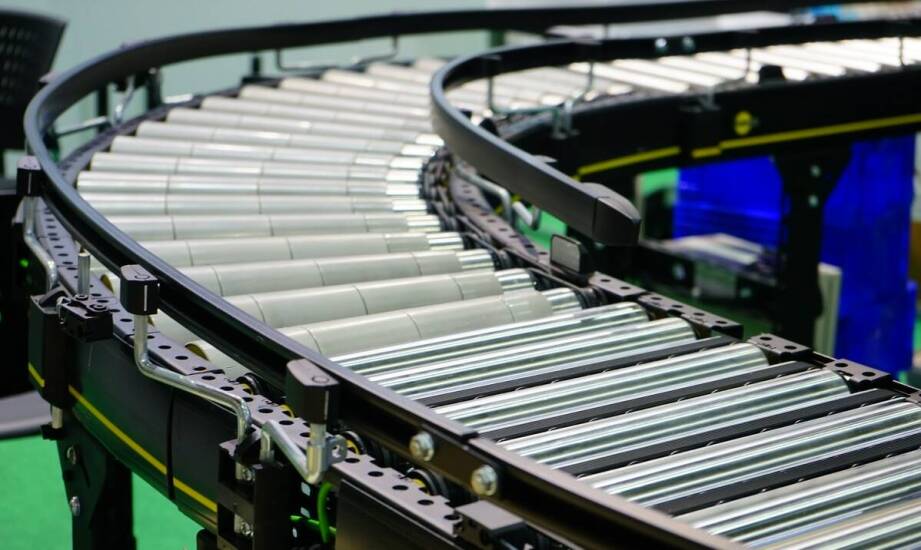

Kiedy łuk przenośnika wymaga rolek stożkowych i jak to wpływa na przepływ ładunku

Zmiana kierunku ruchu na liniach transportowych to newralgiczny moment procesu logistycznego, który nierzadko decyduje o przepustowości całego zakładu. W zakręcie przenośnika rolkowego ładunki niezwykle łatwo tracą prowadzenie, zwłaszcza gdy geometria elementów nośnych nie odpowiada precyzyjnie wyznaczonemu torowi. Zastosowanie na łuku standardowych, prostych wałków z reguły kończy się niepożądanym zsuwaniem paczek w stronę zewnętrznej krawędzi trasy. Zjawisko to wynika bezpośrednio z naturalnego oddziaływania siły odśrodkowej na obiekty poruszające się po krzywiźnie. Problem przybiera na sile w nowoczesnych środowiskach przemysłowych, gdzie systemy pracują z dużą prędkością, a transportowane elementy charakteryzują się zróżnicowaną masą i rozkładem środka ciężkości. Niekontrolowane przemieszczanie się ładunku nie tylko grozi jego fizycznym uszkodzeniem, ale również powoduje zastoje na czujnikach optycznych. Aby zachować płynność przejazdu, inżynierowie dobierają komponenty mechaniczne zdolne do wymuszenia prawidłowej trajektorii bez stosowania ostrych band bocznych.

Mechanizm stabilizacji ładunku i kompensacji siły odśrodkowej

Głównym zadaniem obrotowych elementów nośnych na łukach jest utrzymanie stałej pozycji paczki względem centralnej osi przemieszczania. Wymuszenie bezpiecznej zmiany kierunku wymaga wdrożenia detali o zróżnicowanej budowie. Dzięki swojej specyficznej geometrii rolki stożkowe skutecznie neutralizują fizyczne siły wypychające, zapobiegając wypadaniu towarów poza strefę roboczą maszyny. Ich przemyślana konstrukcja sprawia, że średnica płaszcza rośnie proporcjonalnie w kierunku zewnętrznej krawędzi zakrętu, co bezpośrednio dyktuje zróżnicowanie prędkości obwodowej w poszczególnych punktach. Zewnętrzna strona elementu rotuje szybciej niż wewnętrzna baza, co precyzyjnie rekompensuje dłuższą drogę wyznaczaną przez zewnętrzną ściankę przewożonego pojemnika.

Skuteczność całego mechanizmu opiera się na inżynieryjnym zgraniu kilku fundamentalnych parametrów maszyny. W powszechnie stosowanych układach transportu wewnątrzzakładowego wewnętrzny promień łuku przyjmuje wartość 800 milimetrów dla wałków mierzących od 300 do 500 milimetrów. Podstawa przesyłanego ładunku w decydującej mierze określa wymagany kąt nachylenia stożka, determinując rozstaw podparcia. Z kolei waga pojedynczego pakietu narzuca docelowe obciążenie dynamiczne, jakie musi trwale przenieść ułożyskowanie. Wraz z oddalaniem się od osi obrotu naturalnie rośnie liniowa prędkość przesuwu, dlatego rygorystyczne wyliczenie tych wartości utrzymuje stabilność przy mocno zagęszczonym strumieniu towarów. Dzięki zachowaniu odpowiednich proporcji ładunek zjeżdża z modułu obrotowego centralnie ustawiony względem dalszej części prostej.

Zastosowanie w przemyśle i techniczne kryteria doboru komponentów

Elastyczne linie zdolne do wielokrotnej zmiany wektora przepływu stanowią oparcie intralogistyki w zakładach cierpiących na deficyt otwartej przestrzeni. Wąskie gardła najczęściej formują się w zautomatyzowanych sortowniach magazynowych, rozlewniach napojów oraz na długich torach buforowych. Moduły w tych miejscach radzą sobie z naprzemiennym podawaniem ciężkich skrzynek, zgrzewek lub wiotkich kartonów przy dynamicznie pulsującym obciążeniu. W tak bezwzględnym środowisku stożkowa budowa elementów obrotowych umożliwia bezkolizyjne pokonywanie łuków, pozwalając bezpiecznie utrzymać stałą prędkość napędów głównych. Opracowując strukturę linii mechanicznych, specjaliści z firmy Plastem rygorystycznie dostosowują materiał nośny do realiów panujących w docelowym zakładzie produkcyjnym.

Decyzja o wdrożeniu wybranego wariantu wymaga stanowczej weryfikacji specyfikacji surowcowej sprzętu. Przy przesyłaniu kartonów logistycznych i asortymentu spożywczego nośność robocza na pojedynczy wałek waha się zazwyczaj w granicach 100 kilogramów, co zapewnia bufor bezpieczeństwa. Wytrzymałość na uderzenia i chemikalia wynika prosto z rodzaju powłoki – zależnie od klasy agresywności otoczenia stosuje się twarde PVC, stal ocynkowaną, stal nierdzewną lub poliuretan. Zbagatelizowanie twardości płaszcza szybko niszczy mechanikę układu. Wadliwie zamocowane łożyska oraz zbyt wiotka konstrukcja rdzenia generują głośny szum roboczy i doprowadzają do przekoszenia geometrii transportowanej jednostki. Zwiększone opory tarcia przeciążają silniki, a zakłócony transfer pomiędzy poszczególnymi modułami linii destabilizuje cały cykl operacyjny.

Spójność geometrii toru roboczego z charakterem ładunku

Bezbłędnie skalibrowany moduł obrotowy to zbalansowany zespół mechaniczny, w którym siły działające na poruszający się obiekt stają się w pełni przewidywalne. Zastosowanie wałków o rosnącym profilu przynosi technologiczne korzyści wyłącznie w strefach, gdzie promień zakrzywienia trasy ściśle współgra ze specyfikacją obsługiwanych produktów. Zignorowanie wytycznych konstrukcyjnych prowadzi do martwych stref zacięć, zmuszając operatorów do ręcznej korekty ustawienia skrzynek. Integracja precyzyjnie wykonanych rolek na łukach chroni wrażliwy asortyment przed zsunięciem, optymalizuje wykorzystanie mocy przerobowych napędu i gwarantuje wysoką niezawodność eksploatacyjną systemów logistycznych.
